Можно ли отрегулировать ударный разбрызгиватель? Полное руководство

Да, вы можете отрегулировать ударный разбрызгиватель — вот что это на самом деле означает

Короткий ответ: да: ударные разбрызгиватели являются одними из наиболее регулируемых оросительных инструментов. В большинстве случаев вы можете изменить дугу распыления, расстояние между водой, форму струи и направление вращения без специальных инструментов. Независимо от того, имеете ли вы дело с базовой спринклерной головкой с ударным наконечником на конце шланга или с более сложной выдвижной ударной системой, почти каждый функциональный аспект можно настроить в соответствии с формой и размером вашей зоны полива. Ключевым моментом является знание того, какая часть каким поведением управляет, поскольку каждый компонент выполняет определенную работу.

Спринклеры ударного действия Работают по простому механическому принципу: давление воды проталкивает струю через сопло, которое ударяется о утяжеленный рычаг (ударный рычаг или дефлектор), вращая разбрызгивающую головку. Пружина неоднократно сбрасывает рычаг, создавая знакомый ритмичный щелчок. Этот автоматический механизм вращения делает их такими надежными, а также делает каждую точку регулировки значимой. Измените одну переменную, и вы измените весь режим полива.

Большинство спринклеров ударного действия в жилых и сельскохозяйственных районах можно отрегулировать в соответствии со схемой вращения. от 15 градусов до полного круга на 360 градусов . Расстояние распыления обычно составляет от 10 до более 60 футов в зависимости от модели и рабочего давления.

Понимание частей, прежде чем прикасаться к чему-либо

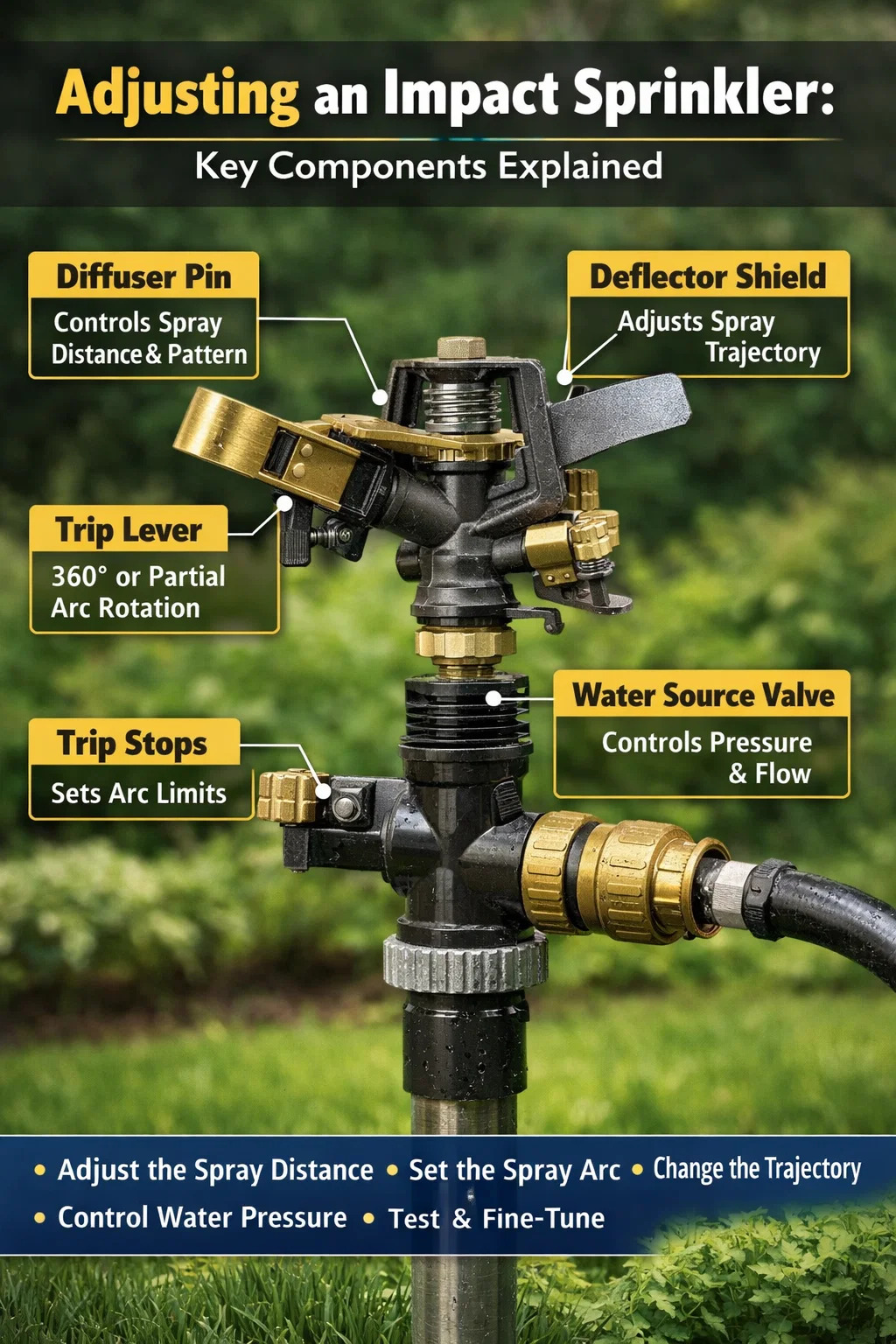

Прежде чем вносить какие-либо изменения в спринклер, полезно понять, что делает каждый компонент. Если вы доберетесь не до той части, это приведет к чрезмерному поливу одного угла двора, а другой останется сухим. Вот разбивка основных регулируемых деталей, которые можно найти на большинстве стандартных спринклерных головок ударного действия:

Обратите внимание, что не каждая модель ударного спринклера включает в себя все эти компоненты. Некоторые базовые латунные ударные головки с полным кругом, особенно те, которые предназначены для использования в сельском хозяйстве, имеют только фиксированную форму, что означает, что вращение установлено, и с помощью винта дефлектора можно выполнить только незначительную регулировку запотевания. Всегда проверяйте характеристики продукта, прежде чем предположить, что все настройки доступны.

Как отрегулировать дугу распыления ударного спринклера

Дуга распыления — это круг, который покрывает ударный спринклер при вращении. Для разбрызгивателя, размещенного в центре круглого газона, имеет смысл обеспечить полное покрытие на 360 градусов. Для углового размещения или грядки у забора вам понадобится частичная дуга, скажем, 90 или 180 градусов, чтобы избежать полива подъездной дорожки или стороны вашего дома.

Настройка полного вращения на 360 градусов

Чтобы переключить ударный спринклер на полный охват, найдите рычаг переключения на боковой стороне спринклерной головки и переведите его в вертикальное положение. Когда рычаг переключения передач поднят, он больше не цепляется за ограничители хода, поэтому головка непрерывно вращается по полному кругу. Это режим по умолчанию для большинства спринклеров, расположенных по центру, и это самая простая конфигурация.

Установка частичной дуги для целевого полива

Для частичного покрытия дуги нажмите рычаг расцепителя вниз, чтобы он зафиксировался с ограничителями срабатывания. Затем сдвиньте два ограничителя — пластиковые зажимы вокруг основания разбрызгивателя — чтобы определить левую и правую границы зоны полива. Когда головка вращается, рычаг срабатывания достигает каждого упора, меняя направление. Чем ближе друг к другу расположены упоры, тем уже дуга. Всегда проверяйте, чтобы рычаг переключения находился снаружи обоих ограничителей, иначе реверс не будет работать правильно.

Практический пример: если вы поливаете грядку, идущую вдоль северной стороны двора, расположите одну остановку примерно у крайнего левого края грядки, а другую — у крайне правого края. Разбрызгиватель будет перемещаться вперед и назад только по этой зоне, оставляя остальную часть двора нетронутой.

Регулировка расстояния между водой на головке ударного спринклера

Дистанционное управление — одна из наиболее часто необходимых регулировок, особенно когда ваш ударный разбрызгиватель ударяется о забор, дорожку или двор соседа. Существует три основных способа уменьшить или увеличить расстояние распыления.

Использование штифта диффузора для сокращения расстояния распыления

Штифт диффузора — это большой винт на передней части спринклерной головки, расположенный непосредственно над отверстием форсунки. При повороте его по часовой стрелке штифт ввинчивается дальше в струю воды, в результате чего струя разбивается на более широкие и короткие струи. Чем больше штифт выступает над соплом, тем больше вода рассеивается — то есть она расходится веером, а не выступает вперед. Это идеально, когда вам нужно полить большую площадь рядом с разбрызгивателем, а не поливать отдаленную точку.

Чтобы максимально увеличить расстояние, отвинчивайте штифт диффузора против часовой стрелки до тех пор, пока он полностью не втянется или не будет удален полностью. Без булавки, прерывающей поток, вода выходит в виде концентрированной струи, которая может распространяться значительно дальше — в некоторых моделях удаление штифта диффузора увеличивает дальность действия на 20–40 процентов по сравнению с полностью ввернутым положением.

Использование дефлектора для изменения траектории

Защитный щиток дефлектора представляет собой плоскую металлическую деталь наверху спринклерной головки, которую обычно можно регулировать путем вращения по часовой стрелке или против часовой стрелки. Когда щиток наклонен вниз по направлению к течению, он перенаправляет воду по более низкой и более короткой дуге, что идеально подходит для полива растений и травы в непосредственной близости от разбрызгивателя. Когда щит отклонен от потока или удерживается в более вертикальном положении, вода движется по более высокой дуге и покрывает большие расстояния.

Регулировка дефлекторного щитка особенно полезна для ударных разбрызгивателей, установленных на штативах или салазках, расположенных на краю поля или большого газона. Наклоняя траекторию потока, вы можете достичь отдаленных углов, не переставляя весь блок.

Регулировка расстояния с помощью давления воды

Самая простая регулировка расстояния вообще не требует инструмента: поверните кран или вентиль шланга. Увеличение потока воды повышает давление, что увеличивает расстояние и скорость вращения спринклерной головки. Уменьшение потока приближает струю и замедляет вращение головки. Этот метод особенно полезен для портативных ударных разбрызгивателей, подключаемых через шланг, где вы не хотите физически прикасаться к настройкам насадки.

Одно важное предостережение: для правильной работы ударных спринклеров обычно требуется минимальное рабочее давление. Большинству стандартных моделей требуется не менее 15 фунтов на квадратный дюйм правильно вращаться. Ниже этого порога голова может перестать вращаться или вода может капать, а не выбрасываться. Если вы работаете с водопроводом низкого давления, ударные спринклеры могут не подойти для этой работы.

Как отрегулировать форму распыления от струи до тумана

Помимо расстояния и дуги, ударные разбрызгиватели также позволяют изменять характер самой струи — от тяжелой концентрированной струи до мелкого, нежного тумана. Это имеет большее значение, чем думает большинство людей. Саженцы, свежеуложенный дерн и нежные цветочные клумбы получают пользу от мягкого распыленного спрея, который не выбивает почву и не повреждает хрупкие растения. Устоявшийся газон и большие сельскохозяйственные участки лучше обслуживаются мощным прямым потоком, глубоко проникающим в почву.

Штифт диффузора, опять же, является здесь основным элементом управления. Полностью втянутый штифт создает самую тяжелую прямую струю. По мере того, как вы его постепенно вкручиваете, струя становится шире и мягче. При максимальном проникновении поток распадается на широкий туман или веерный узор, который мягко покрывает близлежащие области. Некоторые модели также включают в себя форсунку дальнего действия рядом с ведущей форсункой — закрытие или отключение этой вторичной форсунки изменяет общий объем потока, что также косвенно влияет на характер распыления.

Для недавно засеянных газонов хорошо работает установка штифта диффузора в среднем положении: струя распыляется достаточно, чтобы не смыть семена с места, но все же имеет достаточную силу, чтобы проникнуть в поверхность почвы, а не просто смачивать верхний слой.

Регулировка ударных спринклеров на разных типах оснований

Тип основания, которое использует ваш ударный спринклер, влияет на то, как вы его позиционируете и перемещаете, что является частью более широкой картины настройки. Три наиболее распространенные базовые конфигурации — это штатив, салазки и штырь, каждая из которых подходит для различных применений.

• Основание штатива: Имеет регулировку высоты, что делает его идеальным для полива высоких растений или густых грядок. На большинстве моделей высоту можно установить примерно от 18 дюймов до 4 футов. Более высокая установка увеличивает эффективный радиус распыления, поскольку дуга начинается с большей высоты.
• База саней: Сидит ровно на земле, и его легко перетаскивать из одного места в другое. Менее устойчив на мягкой или неровной почве, но хорошо подходит для плоских газонов и орошения полей, где часто приходится менять положение.
• Основание шипа: Вдавливается непосредственно в почву, обеспечивая стабильное и фиксированное положение. Труднее изменить положение в середине сессии, но он остается на месте в ветреную погоду. Некоторые модели с шипами прикрепляются к стояку в подземной ирригационной системе.

При использовании ударного спринклера, установленного на штативе, для покрытия больших площадей поднятие головки на максимальную высоту при удержании дефлекторного щитка в нейтральном положении позволяет струе двигаться по высокой дуге и покрывать большой диаметр. Некоторые спринклеры на треноге при подходящих условиях могут покрывать площади диаметром до 20 метров (примерно 65 футов).

Распространенные проблемы с регулировкой и способы их устранения

Даже при правильной регулировке ударные разбрызгиватели иногда ведут себя неожиданно. Большинство проблем сводится к одной из нескольких распространенных причин.

Головка разбрызгивателя не вращается

Если ударный рычаг движется, но головка не вращается, проверьте, не забит ли подшипник в основании головки мусором. Спринклеры ударного действия имеют вращающийся подшипник, позволяющий головке свободно вращаться. Со временем минеральные отложения, грязь и песок накапливаются внутри корпуса подшипника и вызывают трение. Разберите головку, промойте все компоненты под чистой водой и соберите заново. В регионах с жесткой водой замачивание деталей в слабом растворе уксуса на 15–20 минут эффективно растворяет минеральные отложения.

Также убедитесь, что давление воды превышает минимум 15 фунтов на квадратный дюйм. Голова, которая слегка дергается, но не совершает полного поворота, почти всегда является проблемой давления.

Неравномерное распыление или лужи в одном месте

Образование луж возле основания разбрызгивателя — хорошо задокументированное явление, связанное с ударными головками. Поскольку механизм вращения включает короткую паузу и реверс при каждой остановке, разбрызгиватель проводит немного больше времени в направлении этих двух граничных положений, внося больше воды в эти места. Одним из практических решений является небольшое расширение дуги за пределы предполагаемой зоны полива с каждой стороны, чтобы точки разворота располагались сразу за пределами целевой области. Некоторые операторы используют два перекрывающихся ударных спринклера, чтобы полностью устранить эффект луж за счет равномерного перекрестного покрытия.

Спринклер выходит за пределы целевой области

Если поток продолжает достигать забора, подъездной дорожки или соседского двора, несмотря на регулировки, сначала попробуйте ввинтить штифт диффузора на четверть оборота за раз, пока работает разбрызгиватель. Наблюдайте, как поток сокращается с каждым шагом. Если этого недостаточно, опустите дефлектор, чтобы перенаправить дугу вниз. В крайнем случае, уменьшите давление воды в источнике. Комбинация частично вставленного штифта диффузора, меньшего угла дефлектора и пониженного давления воды дает вам три уровня уменьшения расстояния для работы.

Рычаг отключения не меняет направление

Если спринклерная головка продолжает вращаться за пределами намеченных границ дуги, рычаг отключения может находиться внутри ограничителей срабатывания, а не за их пределами. Рычаг расцепителя должен располагаться на внешнем крае обоих ограничителей, чтобы обеспечить правильное зацепление. Сдвиньте ограничители хода внутрь, пока они не зафиксируют рычаг отключения, а не наоборот. Это одна из наиболее распространенных ошибок настройки в конфигурациях с частичной дугой, и ее исправление занимает около десяти секунд, как только вы поймете правильную геометрию.

Советы по получению максимальной пользы от регулировки ударного спринклера

Несколько практических привычек сделают процесс адаптации более быстрым и повторяемым с течением времени.

• Всегда запускайте разбрызгиватель на полный цикл после внесения каких-либо регулировок, прежде чем переходить к настройкам. То, что выглядит хорошо, когда вы присели рядом с головой, может выглядеть совсем по-другому, когда вы отступаете и наблюдаете с края зоны поения.
• Когда вы будете удовлетворены, сфотографируйте окончательные настройки настройки. Это особенно полезно для сезонных систем орошения, где спринклер хранится месяцами и сбрасывается каждую весну.
• Отрегулируйте ударные разбрызгиватели в штиль. Ветер существенно влияет на то, где фактически приземляется вода, что делает практически невозможным точную настройку покрытия во время порывистой погоды.
• Если ваша модель имеет отдельный диск дистанционного управления (он есть в некоторых более дорогих моделях для домашнего и сельскохозяйственного использования), используйте его в качестве основного регулятора расстояния, а штифт диффузора и дефлекторный щиток рассматривайте как инструменты точной настройки. На шкалах расстояний обычно указаны приблизительные радиусы покрытия, что делает их более точными для первоначальной настройки.
• Немедленно заменяйте все треснувшие или смещенные компоненты. Сломанный стопор или сорванная резьба штифта диффузора не повлияет на вращение немедленно, но со временем приведет к смещению регулировки, поскольку давление воды колеблется в течение сеанса полива.

Спринклеры ударного действия рассчитаны на долговечность — модели из латуни и прочного пластика, обслуживаемые при правильном обслуживании, обычно служат 10 и более лет регулярного сезонного использования. Механизмы регулировки намеренно просты и надежны и в большинстве случаев предназначены для ручного управления без специальных инструментов. Эта простота является одной из основных причин, по которой спринклеры ударного действия остаются практичным выбором для газонов, садов и сельскохозяйственных полей спустя десятилетия после того, как стали доступны более сложные роторные системы.

Когда ударный спринклер невозможно отрегулировать дальше

Существуют реальные пределы того, чего может достичь корректировка. Некоторые латунные ударные головки с полным кругом для сельского хозяйства имеют фиксированную конструкцию — они вращаются по непрерывной петле на 360 градусов без возможности частичной дуги. Единственная модификация, доступная на этих моделях, — это винт дефлектора, добавляющий эффект запотевания. Если вам необходимо управление направлением с помощью одной из этих головок, единственный реальный вариант — изменить положение всего разбрызгивателя или переключиться на модель с регулируемой диаграммой направленности.

Точно так же, если вы пытаетесь полить прямоугольную или узкую прямоугольную территорию — например, полосу лужайки между подъездной дорожкой и живой изгородью — круговая форма распыления ударного разбрызгивателя по своей сути неэффективна, независимо от того, как вы ее регулируете. Прямоугольные площади лучше обслуживаются осциллирующими разбрызгивателями, которые создают возвратно-поступательный веерный узор, который естественным образом сочетается с квадратными и прямоугольными грядками. Попытка добиться прямоугольного покрытия с помощью ударного разбрызгивателя означает значительный расход воды на ландшафтный дизайн на обоих концах полосы.

Спринклеры ударного действия отлично подходят для больших, примерно круглых или веерообразных зон. где их схема вращения четко отображается на местности. Если геометрия вашей зоны полива соответствует естественной работе ударных разбрызгивателей, их регулировка будет быстрой и эффективной. Если геометрия не совпадает, корректировка может частично помочь вам в этом, но более практичным долгосрочным решением может быть другой тип спринклера.
