Как настроить катушку для шланга: полное пошаговое руководство

Короткий ответ: как настроить катушку для шланга

Настроить катушку для шланга несложно, если вы поймете основные шаги: установите или расположите катушку рядом с источником воды, подсоедините наливной шланг к патрубку, наденьте садовый шланг на барабан катушки и проверьте на наличие утечек перед намоткой. Установка большинства стандартных катушек для шлангов занимает менее 30 минут. независимо от того, устанавливаете ли вы настенный блок или собираете портативную модель тележки.

Если вы также планируете подключить ударный спринклер или вращающуюся ударную спринклерную головку к концу шланга, процесс установки требует некоторых дополнительных соображений, особенно в отношении давления воды, диаметра шланга и расстояния между катушкой и зоной полива. В этом руководстве все это подробно описано.

Типы шланговых катушек и какая из них подойдет для вашей установки

Прежде чем приступить к установке, стоит узнать, с чем вы работаете. Шланговые катушки бывают нескольких конфигураций, и каждая имеет свой процесс настройки.

Настенные катушки для шланга

Они крепятся к внешней стене, забору или столбу. Они идеально подходят для домов с постоянным краном на открытом воздухе и определенной зоной полива. Настенные катушки часто имеют прямое соединение с настенным патрубком, что означает, что они остаются аккуратными и их не нужно перемещать. Они являются лучшим выбором в сочетании с ударной спринклерной системой, которая покрывает фиксированную зону на лужайке или в саду.

Отдельно стоящие катушки для тележек

Катушки в виде тележки установлены на колесах и их можно перемещать по двору. Обычно они поставляются с направляющим шлангом (обычно длиной 6 футов), который соединяется с патрубком, а основной шланг наматывается на барабан. Они практичны для больших объектов, где вам необходимо переместить спринклерную установку в разные места. Они также хорошо работают с переносными ударными спринклерными головками, которые вы меняете в течение недели.

Выдвижные шланговые катушки

Выдвижные катушки автоматически сматывают шланг обратно с помощью подпружиненного механизма. Они могут быть настенными или отдельно стоящими. Внутренний пружинный механизм чувствителен к весу шланга, поэтому важно не превышать номинальную длину шланга катушки. — обычно от 50 до 100 футов — особенно если вы подключаете мощный шланг к ударному разбрызгивателю в дальнем конце сада.

Коробки для шланговых катушек

Они выглядят как декоративные садовые ящики и скрывают шланг, когда он не используется. Установка аналогична настенным устройствам, но они обычно располагаются отдельно возле патрубка. Несмотря на эстетичный вид, они не являются самым практичным выбором, если вы часто переключаетесь между поливом сада и обработкой роторно-ударным разбрызгивателем большой площади газона.

Инструменты и материалы, которые вам понадобятся перед началом работы

Если вы подготовите все до начала, вам не придется останавливаться на полпути установки. Вот что вам обычно понадобится:

• Шланговый барабан и все входящие в комплект крепежные детали (винты, кронштейны, направляющий шланг)
• Электродрель и соответствующие сверла (для настенных моделей)
• Стеновые анкеры или шурупы для каменной кладки при креплении к кирпичу или бетону.
• Разводной ключ или плоскогубцы
• Лента для уплотнения резьбы из ПТФЭ (сантехническая лента) для всех резьбовых соединений.
• Ваш садовый шланг (убедитесь, что его диаметр соответствует номинальному диаметру катушки — обычно ½ дюйма или ⅝ дюйма).
• Головка ударного спринклера или любое другое приспособление, которое вы планируете использовать на конце шланга.
• Уровень (необязательно, но рекомендуется для настенных устройств)
• Карандаш или маркер для разметки точек сверления.

Одна вещь, которую люди постоянно забывают, — это лента из ПТФЭ. Каждое резьбовое соединение на барабане для шланга — входное, выходное отверстие и место соединения ведущего шланга с барабаном — следует обернуть тефлоновой лентой, чтобы предотвратить медленные утечки. Обычно достаточно двух-трех витков по направлению нити.

Шаг за шагом: как установить настенную катушку для шланга

Настенные катушки для шланга являются наиболее распространенным типом для использования в жилых помещениях. Внимательно выполните следующие действия для чистой и безопасной установки.

Шаг 1: выберите правильное расположение стены

Установите катушку в пределах 6 футов от вашего наружного патрубка во избежание растяжения ведущего шланга или возникновения точек перекручивания. Высота должна быть удобной для ручного запуска — обычно от 3,5 до 4,5 футов от земли. Убедитесь, что поверхность стены может выдержать вес катушки и полного шланга, который может превышать 15 фунтов для шланга длиной 100 футов.

Перед сверлением проверьте наличие электропроводки или водопровода за стеной. Если вы крепитесь к каменной или кирпичной стене, вам потребуются анкеры для каменной кладки, рассчитанные на нагрузку не менее 50 фунтов на каждую точку крепления.

Шаг 2. Отметьте и просверлите монтажные отверстия.

Прижмите монтажный кронштейн к стене и отметьте карандашом точки сверления. Перед разметкой используйте уровень, чтобы убедиться, что кронштейн идеально горизонтален — наклонная катушка приведет к тому, что шланг скапливается на одной стороне барабана и наматывается неравномерно. Просверлите отверстия на глубину, указанную для вашего типа настенного анкера. Для деревянных стен обычно достаточно стандартных шурупов с минимальной глубиной 2,5 дюйма.

Шаг 3. Прикрепите монтажный кронштейн

При необходимости вставьте анкеры в отверстия, затем прочно закрепите кронштейн на месте. Прежде чем подвешивать катушку, сильно потяните за кронштейн, чтобы проверить его устойчивость. Ослабленный кронштейн — основная причина поломок шланговой катушки. — вес шланга и вращающая сила при намотке оказывают значительную нагрузку на место крепления.

Шаг 4. Повесьте катушку на кронштейн.

Большинство настенных катушек подвешиваются на поворотном рычаге или крючке. Наденьте или закрепите корпус катушки на кронштейне и убедитесь, что он свободно качается, если он предназначен для поворота. Функция поворота позволяет катушке поворачиваться в разных направлениях, когда вы тянете шланг, что снижает трение и износ шланга возле выпускного отверстия барабана.

Шаг 5. Подсоедините направляющий шланг к патрубку.

Оберните конец ведущего шланга с наружной резьбой двумя-тремя слоями тефлоновой ленты. Сначала навинтите его на патрубок вручную, затем затяните плоскогубцами — не более чем на четверть оборота после затяжки вручную. Чрезмерное затягивание может привести к поломке пластиковых фитингов. Подсоедините другой конец направляющего шланга к входному отверстию катушки, снова закрепив резьбу тефлоновой лентой.

Шаг 6. Наденьте садовый шланг на барабан.

Проденьте мужской конец садового шланга через направляющую шланга (небольшую петлю или канал в передней части катушки) и во входное отверстие барабана. Затяните соединение на барабане. Начните наматывать шланг на барабан, поворачивая рукоятку. Наматывайте шланг ровными слоями внахлест. вместо того, чтобы складывать все это в центре. Неравномерная намотка создает точки давления, которые со временем изнашиваются в шланге.

Шаг 7. Прикрепите концевой фитинг или спринклер

Оставьте последние 3–4 фута шланга за пределами барабана, чтобы можно было легко получить доступ к охватывающему концу. Здесь вы прикрепите ударный разбрызгиватель, насадку или другой фитинг. Перед подключением оберните входную резьбу спринклера тефлоновой лентой. Во многих ударных спринклерных головках используется стандартный фитинг GHT (резьба для садового шланга) диаметром ¾ дюйма, который является универсальным стандартом для садовых шлангов в США.

Шаг 8. Проверьте систему на наличие утечек

Медленно поверните патрубок и пройдите по всей длине соединения, проверяя каждое соединение фитинга на наличие капель или брызг. Обратите особое внимание на соединения направляющего шланга и входное отверстие барабана — это наиболее распространенные места утечек. Если вы видите медленное капание, выключите воду, высушите фитинг, наклейте еще один виток тефлоновой ленты и снова затяните.

Шаг за шагом: как настроить переносную катушку для шланга на тележке

Катушки со шлангом на тележке требуют сборки, а не установки на стене. Большинство из них поставляются частично собранными, но перед использованием необходимо прикрепить ось, колеса и ручку.

Соберите каркас

Следуйте схеме производителя, чтобы прикрепить ножки, ось и ручку к корпусу барабана. Используйте прилагаемое оборудование — не заменяйте болты, поскольку длина и шаг резьбы откалиброваны для конкретной толщины рамы. Плотно затяните все болты, но не срывайте пластиковую резьбу, если рама изготовлена ​​на полимерной основе. Полная сборка большинства катушек тележек занимает от 10 до 15 минут. если перед началом выложить все детали.

Прикрепите колеса

Наденьте колеса на ось и закрепите прилагающимися штифтами или колпачками. Убедитесь, что колеса вращаются свободно и не раскачиваются. Шатающееся колесо может привести к опрокидыванию тележки, когда шланг полностью загружен.

Подсоедините направляющий шланг

Катушки тележки обычно включают в себя направляющий шланг длиной 6 футов, который проходит от впускного отверстия барабана до патрубка. Подсоедините ее к входному фитингу катушки с помощью тефлоновой ленты и расположите тележку достаточно близко к патрубку, чтобы направляющий шланг свисал свободно, а не натягивался. Натянутый шланг-лидер со временем треснет в месте соединения от постоянного натяжения.

Загрузите и намотайте шланг

Пропустите шланг через направляющую и подсоедините к впускному отверстию барабана. Наматывайте медленно, сохраняя равномерное распределение шланга по ширине барабана. Для тележки, которую вы будете использовать с ударным разбрызгивателем на конце, убедитесь, что конец гнездового разъема доступен без полного разматывания — оставьте около 5 футов шланга от барабана для облегчения подсоединения.

Подключение Ударный спринклер к настройке вашей катушки для шланга

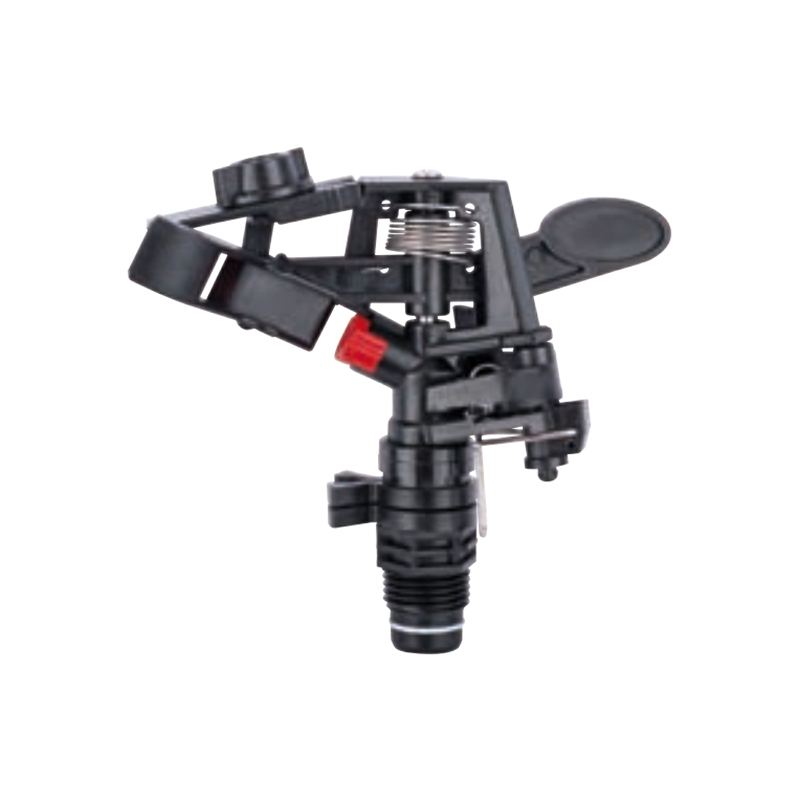

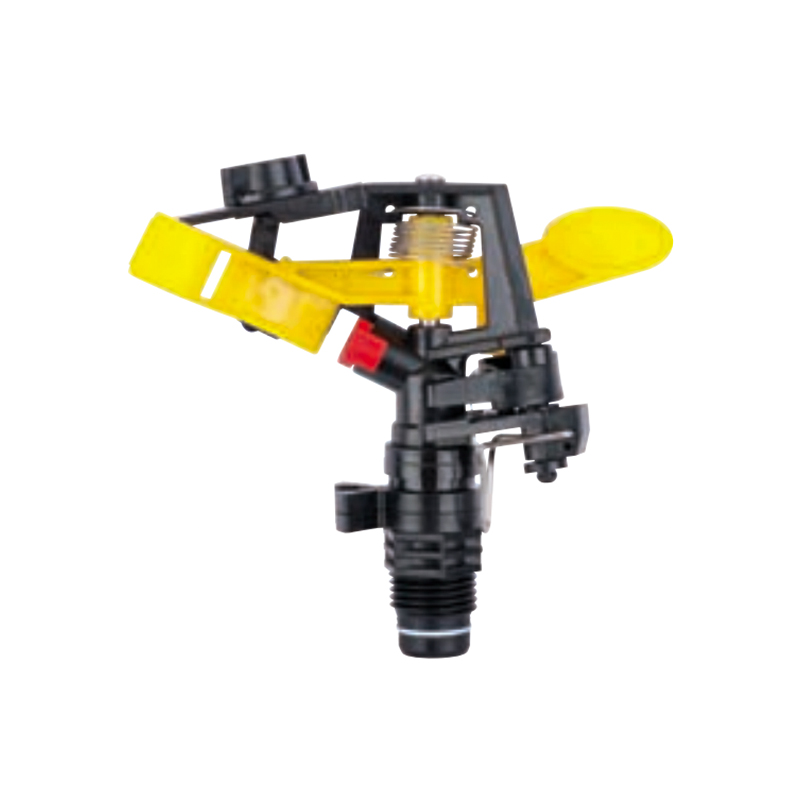

Ударный разбрызгиватель, иногда называемый роторным ударным разбрызгивателем или импульсным разбрызгивателем, является одним из наиболее эффективных типов разбрызгивателей для средних и больших площадей газонов. В сочетании со шланговым барабаном он создает очень гибкое и портативное решение для орошения.

Почему ударные спринклеры хорошо работают со шланговыми катушками

Спринклеры ударного действия работают за счет использования силы водного потока для приведения в движение вращающегося рычага, который отклоняет струю по широкой дуге. Обычно они охватывают радиус от 25 до 50 футов в зависимости от давления воды, что делает их идеальными для открытых газонов. В отличие от осциллирующих разбрызгивателей, которые полагаются на равномерный столб воды, ударные разбрызгиватели работают стабильно даже при незначительном колебании давления, что часто случается, когда вода проходит по длинному шлангу на катушке.

Поскольку катушки для шланга позволяют расширить охват двора, не перетаскивая шланг вручную, сочетание катушки тележки с переносной ударной разбрызгивающей головкой на штыре позволяет орошать несколько зон, просто перемещая тележку и регулируя дуговые штифты разбрызгивателя.

Требования к давлению воды

Для большинства моделей бытовых спринклеров требуется от 25 до 50 фунтов на квадратный дюйм на спринклерной головке для обеспечения правильной работы. Проблема в том, что давление воды падает по мере прохождения по шлангу — примерно 1 фунт на квадратный дюйм на фут в узком шланге диаметром ½ дюйма в условиях высокого расхода и меньше в шланге диаметром ⅝ или ¾ дюйма. Для шланга длиной 100 футов и диаметром ½ дюйма вы можете потерять от 8 до 12 фунтов на квадратный дюйм между патрубком и разбрызгивателем.

Если давление воды в вашем доме в патрубке составляет около 45 фунтов на квадратный дюйм, и вы используете 75 футов шланга диаметром ½ дюйма, вы можете получить ударный спринклер всего с давлением от 35 до 38 фунтов на квадратный дюйм - все еще работоспособно, но на нижнем конце. Использование шланга диаметром ⅝ дюйма значительно снижает эту потерю давления и является предпочтительным выбором при использовании ударного спринклера на расстоянии.

Длина шланга и площадь покрытия

Стандартная катушка для шланга тележки вмещает от 50 до 150 футов шланга диаметром ⅝ дюйма. Для большинства жилых газонов 75-футовый шланг на катушке в сочетании с ударным разбрызгивателем покрывает площадь примерно от 5000 до 8000 квадратных футов, перемещая разбрызгиватель два или три раза. Это значительно больший охват, чем у стационарного осциллирующего спринклера, который обычно обрабатывает от 2000 до 3500 квадратных футов на позицию.

Как прикрепить ударный спринклер

1. Снимите шланг нужной длины с барабана.
2. Оберните входную резьбу ударного спринклера тефлоновой лентой (два-три витка).
3. Вручную наденьте разбрызгиватель на охватывающий конец садового шланга.
4. При необходимости затяните еще на четверть оборота плоскогубцами, но избегайте чрезмерной затяжки.
5. Установите разбрызгиватель на штырь в нужном месте на газоне.
6. Установите штифты регулировки дуги на спринклерной головке, чтобы контролировать диапазон охвата (частичная дуга или полные 360°).
7. Медленно включите воду и дайте давлению стабилизироваться, прежде чем довести поток до полного.

Распространенные ошибки при установке катушки для шланга

Даже опытные садоводы допускают ошибки при установке катушки для шланга. Вот наиболее частые проблемы и способы их предотвращения.

Пропуск ленты из ПТФЭ

Сухая резьба фитингов садовых шлангов без тефлоновой ленты почти всегда приводит к медленному стеканию капель в точках соединения. Вода под давлением находит любые дефекты резьбового соединения. Лента из ПТФЭ стоит менее 2 долларов, а ее наклеивание занимает 30 секунд — нет причин пропускать ее.

Перегрузка барабана

В технических характеристиках каждой катушки указана максимальная вместимость шланга. Превышение этого значения (скажем, наложение шланга длиной 125 футов на барабан, рассчитанный на 100 футов) создает чрезмерное давление на ось барабана и кривошипно-шатунный механизм. Он также сжимает внутренние слои шланга настолько сильно, что перекручивание становится неизбежным. Всегда подбирайте длину шланга в соответствии с номинальной вместимостью катушки.

Монтаж слишком далеко от патрубка

Если катушка установлена на расстоянии более 6 футов от наружного крана, длина прилагаемого направляющего шланга обычно недостаточна. Использование удлинительного шланга в качестве ведущего добавляет ненужные точки соединения и увеличивает риск утечек. При выборе места установки отдавайте предпочтение близости к источнику воды, а не визуальной эстетике.

Намотка мокрого или скрученного шланга

Намотка шланга, внутри которого еще есть вода, добавляет ненужный вес барабану, а намотка скрученного шланга навсегда закрепляет скрутку в материале шланга. Перед намоткой слейте воду из шланга, спустив его вниз по склону или ненадолго отсоединив концевой фитинг. Устраните любые перекручивания, вытягивая шланг прямо перед тем, как сматывать его.

Использование шланга неправильного диаметра для ударного спринклера

Как упоминалось ранее, шланги диаметром ½ дюйма вызывают значительное падение давления на больших расстояниях. Если вы используете разбрызгиватель ударного действия на конце шланга длиной 75 футов, шланг диаметром ½ дюйма может не обеспечить достаточного давления для правильного вращения разбрызгивателя. Перейдите на шланг диаметром ⅝ дюйма. для любой трассы длиной более 50 футов, где концевым приспособлением является ударный разбрызгиватель.

Оставление шланга под давлением, когда он не используется

Многие люди оставляют кран открытым круглосуточно и без выходных и контролируют поток воды только на конце насадки. Благодаря этому весь шланг, ведущий шланг и фитинги катушки будут находиться под постоянным давлением воды — до 80 фунтов на квадратный дюйм в некоторых муниципальных системах. Со временем это ускоряет износ каждого соединения и может привести к вздутию шланга вблизи точек соединения. Закрывайте патрубок после каждого использования и сбрасывайте давление, ненадолго открыв штуцер разбрызгивателя или форсунки.

Обслуживание шланговой катушки, чтобы все работало

Правильно настроенная катушка для шланга может прослужить от 10 до 20 лет при минимальном обслуживании. Заброшенные катушки обычно выходят из строя в течение 3–5 лет из-за заклинивания рукояток, трещин в шлангах или коррозии фитингов.

Смажьте кривошип и ось

Один или два раза в сезон наносите легкое машинное масло или силиконовый спрей на коленчатый вал, осевые подшипники и все точки поворота катушки с поворотным креплением. Это предотвращает сопротивление песку, возникающее из-за пыли и минеральных отложений, и обеспечивает плавность намотки. Не используйте WD-40 в качестве смазки длительного действия — он быстро испаряется и притягивает грязь. Используйте специальное машинное масло или сухой силиконовый спрей.

Проверяйте фитинги перед каждым сезоном

В начале весны, прежде чем впервые использовать катушку, проверьте все резьбовые соединения на наличие трещин или коррозии. Пластиковые фитинги могут стать хрупкими под воздействием ультрафиолета в зимний период, а металлические фитинги могут подвергнуться зеленой коррозии, если они хранились во влажном состоянии. Прежде чем подавать воду под давлением, замените любой фитинг, на котором имеются видимые трещины.

Подготовка к зиме до первых заморозков

В климате с отрицательными температурами вода, оставшаяся в шлангах и фитингах, расширяется и трескается. До первых заморозков отсоедините направляющий шланг от патрубка, слейте весь шланг, сняв его с катушки и оставив висеть на склоне, и храните катушку в гараже или сарае. Даже один цикл заморозки может привести к поломке садового шланга или поломке пластикового фитинга, который невозможно будет восстановить.

Ежегодно очищайте форсунку ударного спринклера.

Минеральные отложения из жесткой воды постепенно забивают отверстие сопла ударного разбрызгивателя, уменьшая дальность его выброса и вызывая неравномерное вращение. Раз в сезон снимайте насадку разбрызгивателя, погружайте ее в раствор белого уксуса и воды в соотношении 1:3 на 30 минут и тщательно промойте. Это восстанавливает полную производительность сопла без повреждения пластиковых или резиновых компонентов.

Выбор подходящего шланга для катушки и ударного спринклера

Шланг, который вы выбираете, имеет большее значение, чем думает большинство людей. Не все садовые шланги одинаково работают при расходе ударного разбрызгивателя, и не все шланги совместимы с барабанами любого размера.

Помимо диаметра, ищите шланги с номинальным давлением разрыва не менее 150 фунтов на квадратный дюйм. В шлангах премиум-класса используется усиленный внутренний слой оплетки, часто из нейлона или полиэстера, который предотвращает раздувание под высоким давлением. Легкие «расширяющиеся» шланги не подходят для использования спринклерами ударного действия, поскольку они слишком сильно ограничивают поток и склонны к утечкам через фитинги под постоянным давлением.

Резиновый шланг тяжелее винилового, но значительно более прочный. , особенно при многократной намотке на катушку и оставлении под прямыми солнечными лучами. Для любой установки, где шланг будет наматываться и разматываться ежедневно, резиновый или гибридный резиново-виниловый шланг стоит дополнительных затрат.

Устранение распространенных проблем со шланговыми катушками

Даже у правильно установленной катушки со временем могут возникнуть проблемы. Ниже описано, как диагностировать и устранять наиболее распространенные проблемы.

Рукоятка тугая или ее трудно поворачивать

Обычно это вызвано скоплением минералов на оси или слишком тугой намоткой шланга. Попробуйте нанести несколько капель машинного масла на коленчатый вал и ось. Если рукоятка по-прежнему жесткая, частично размотайте шланг и проверьте, прижаты ли внутренние слои друг к другу. У перегруженного барабана всегда будет тугой кривошип.

Капли воды на соединении шланга на направляющей

Отключите воду и просушите место соединения. Снимите штуцер, проверьте резиновую шайбу внутри разъема шланга на предмет трещин и деформации и при необходимости замените ее. Резиновые шайбы внутри фитингов садового шланга недороги и обычно выходят из строя первыми. Перед повторным соединением повторно нанесите ленту из ПТФЭ на резьбовую часть.

Ударный спринклер не вращается

Если головка разбрызгивателя не вращается, наиболее распространенной причиной является недостаточное давление воды в головке. Проверьте, работают ли одновременно другие краны в доме, чтобы снизить давление в кране. Также убедитесь, что шланг не перекручен где-то на барабане. Один перегиб намотанного шланга может уменьшить поток настолько, что остановить вращение ударного разбрызгивателя.

Если давление кажется нормальным, снимите спринклерную головку и промойте отверстие форсунки чистой водой, чтобы удалить мусор. Песок, песок или минеральная накипь внутри сопла могут заблокировать небольшое отверстие, приводящее в движение поворотный рычаг.

Шланг продолжает перегибаться в месте выхода из барабана

Перегиб в месте выхода шланга из направляющей барабана является признаком того, что отверстие направляющей слишком острое или шланг слишком жесткий для требуемого радиуса изгиба. Некоторые катушки со шлангом имеют резиновый или гибкий воротник на выходной направляющей для смягчения угла изгиба. Если у вас этого не происходит, оберните шланг коротким отрезком пенопластовой изоляции в точке выхода, чтобы смягчить изгиб и уменьшить перекручивание.

Выдвижная катушка не втягивается

Если пружина выдвижной катушки не тянет шланг назад, наиболее распространенной причиной является либо сломанная пружина, либо шланг, вес которого превышает грузоподъемность катушки. Подпружиненные выдвижные катушки не подходят для резиновых шлангов. , который может весить вдвое больше, чем эквивалентный виниловый шланг. Если пружина цела, но все равно не может втянуться, переключитесь на более легкий шланг. Если пружина сломана, катушку обычно необходимо заменить — пружинные механизмы в бытовых моделях обычно не подлежат обслуживанию в полевых условиях.

Как размещение шланговой катушки влияет на зону покрытия ударного спринклера

Расположение катушки для шланга относительно газона напрямую влияет на эффективность полива с помощью ударного разбрызгивателя. Стратегическое размещение минимизирует длину шланга, необходимую для снятия с катушки для каждой зоны, снижает падение давления и продлевает срок службы шланга за счет уменьшения количества циклов наматывания/разматывания.

Для прямоугольного газона площадью 3000 квадратных футов (примерно 50 на 60 футов) настенная катушка рядом с серединой одной из более длинных сторон позволяет ударному разбрызгивателю покрывать всю площадь из двух положений, используя всего 40–50 футов шланга на положение. Вместо этого для установки барабана в углу дома потребуется шланг длиной от 75 до 100 футов, чтобы добраться до дальнего угла, что значительно увеличит падение давления на спринклерной головке.

Для газонов неправильной формы или участков с несколькими отдельными садовыми зонами катушка для шланга с тележкой обеспечивает большую гибкость. Вы можете припарковать тележку у разных патрубков по всему участку и отрегулировать зону покрытия, просто перемещая тележку и меняя положение иглы ударного разбрызгивателя. Многие домовладельцы считают, что одна 75-футовая катушка и две ударные спринклерные головки покрывают средний пригородный двор площадью 5000 квадратных футов. в трех-четырех положениях разбрызгивателя за сеанс полива.
