Почему ударные разбрызгиватели застревают?

Спринклеры ударного действия застревают в первую очередь из-за скопление мусора, изношенные или вздутые уплотнения, минеральные отложения из-за жесткой воды и механический износ пружины или подшипника поворотного рычага. . Когда вращающаяся головка перестает вращаться или фиксируется в одном положении, распределение воды становится неравномерным, оставляя на газоне или поле сухие участки. Хорошей новостью является то, что большинство проблем с заеданием можно устранить без замены всего устройства — если вы точно знаете, что вызывает застревание.

Что на самом деле происходит внутри ударного спринклера, когда он застревает

Ударный спринклер, иногда называемый импульсным спринклером, работает за счет использования силы воды, ударяющей по утяжеленному дефлектору, для вращения головки спринклера вперед-назад или по дуге полного круга. Эта рука ударяет по телу головы, толкая ее на несколько градусов при каждом ударе, отсюда и название. Когда что-то нарушает этот механический ритм, голова перестает двигаться.

Движение зависит от точной последовательности: давление воды проходит через сопло, ударяется о чашку дефлектора рычага, рычаг выскакивает из струи, и пружина тянет его назад для следующего удара. Если пружина потеряет напряжение, если шарнирный шарнир заклинит, если песок забьет подшипник или засорится основание головки — цикл прерывается. Понимание того, какая часть вышла из строя, подскажет вам, как именно ее исправить.

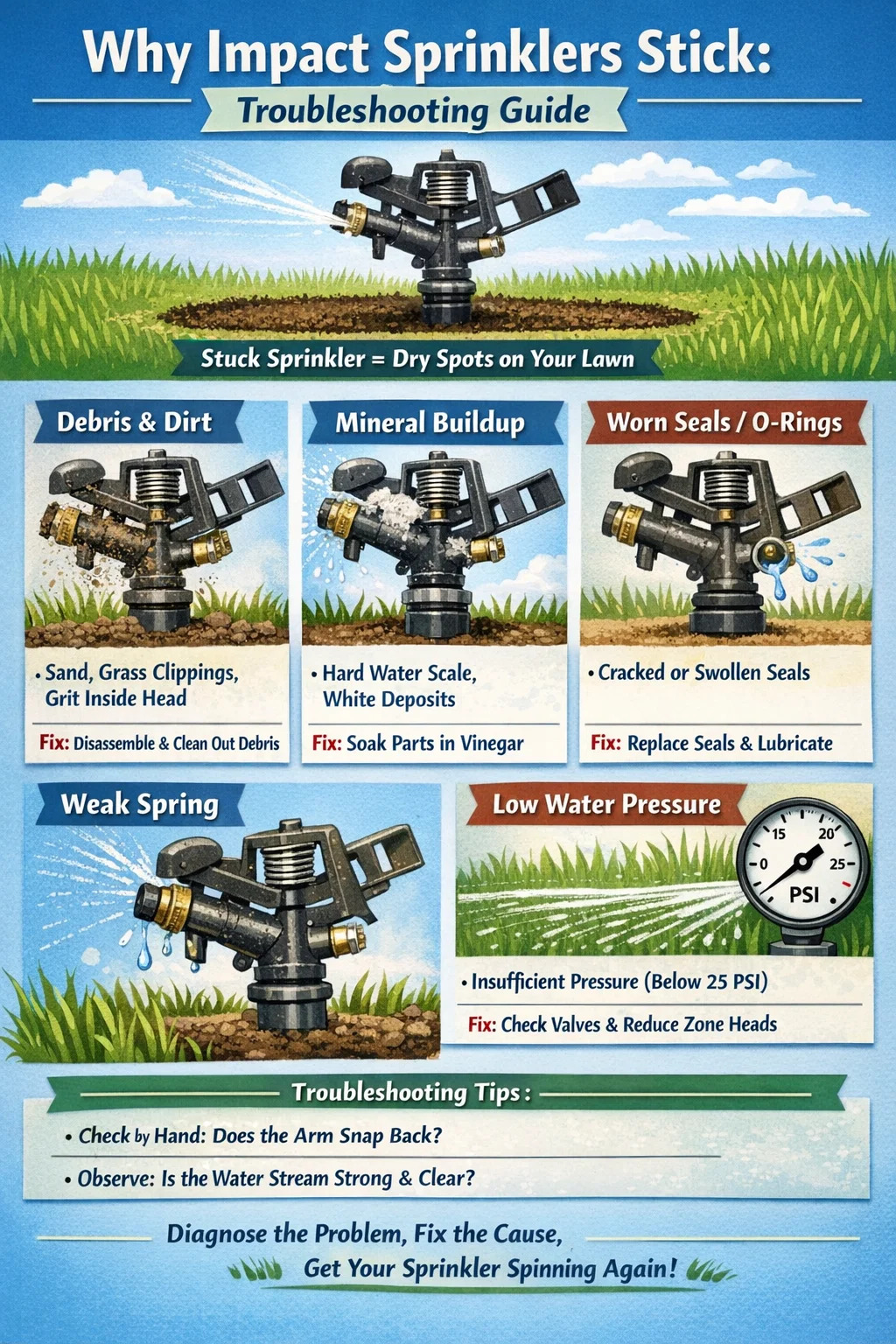

Наиболее распространенные причины Ударные спринклеры Застрять

Мусор и грязь внутри головы

Песок, мелкий гравий, скошенная трава и частицы почвы являются основной причиной застревания спринклеров ударного действия в жилых и сельскохозяйственных помещениях. Даже небольшой кусочек песка (иногда менее 1 мм), попавший в кольцо подшипника или сопло, создает достаточное трение, чтобы полностью остановить вращение. Спринклерные головки, установленные на уровне земли, особенно уязвимы, поскольку каждый цикл полива забирает воду из линии подачи, и любые частицы в этой воде со временем оседают внутри головки.

Больше всего страдают системы без встроенных фильтров или экранов на стояке. Исследования компаний, занимающихся обслуживанием ирригационных систем, неизменно показывают, что более 60% обращений в сервисное обслуживание ударных спринклеров связаны с засоренными или грязными головками в качестве основной или способствующей причины.

Минеральные отложения и накипь жесткой воды

В регионах с жесткой водой (водой, содержащей высокие концентрации кальция и магния) в разбрызгивателях ударного типа внутри сопла и вдоль поворотного рычага образуется меловой белый налет. В течение нескольких месяцев эта накипь сужает отверстие сопла, снижая давление и расход, и может склеивать движущиеся части вместе. Жесткость воды выше 150 мг/л (частей на миллион) вызывает заметное образование накипи в течение одного поливного сезона, если разбрызгиватели не очищаются периодически.

Проблема усугубляется в засушливом климате, где источники воды берутся из известняковых водоносных горизонтов — в таких регионах, как юго-запад Америки, средиземноморские регионы и некоторые части Австралии. Спринклерные головки этих систем часто требуют удаления накипи каждые 3–6 месяцев для обеспечения надежного вращения.

Изношенные или деформированные уплотнения и уплотнительные кольца

Уплотнения и уплотнительные кольца внутри ударного спринклера обеспечивают водонепроницаемое соединение между вращающейся головкой и неподвижным основанием. Когда эти резиновые компоненты стареют, высыхают или подвергаются воздействию ультрафиолета и химикатов в очищенной воде, они могут треснуть, набухнуть или деформироваться. Набухшее уплотнительное кольцо создает такое сильное трение о вращающуюся втулку, что даже полное давление воды не может его преодолеть. С другой стороны, треснутое уплотнение позволяет воде выходить вбок, уменьшая давление, которое приводит в движение рычаг дефлектора.

Срок службы большинства резиновых уплотнений бюджетных спринклеров ударного действия составляет от 3 до 5 лет в обычных условиях на открытом воздухе. В более качественных латунных ударных спринклерах используются более прочные материалы уплотнений, и они могут служить значительно дольше, но уплотнения со временем все равно выходят из строя.

Слабая или сломанная пружина поворотного рычага

Пружина, прикрепленная к рычагу дефлектора, возвращает его обратно в струю воды после каждого удара. Если эта пружина ослабевает из-за усталости металла или коррозии, рычаг не возвращается достаточно быстро — он либо остается отклоненным, либо едва касается головки, не создавая значимой вращательной силы. Может показаться, что разбрызгиватель работает (вода течет), но головка просто не поворачивается.

Это особенно распространено в старых разбрызгивателях, которые подвергались воздействию воды, богатой удобрениями, что ускоряет коррозию металлических пружин без покрытия. Дешевые пружины из цинкового сплава наиболее уязвимы; Пружины из нержавеющей стали служат значительно дольше.

Низкое давление воды

Для правильной работы ударных спринклеров требуется минимальное рабочее давление. Большинству жилых и коммерческих моделей требуется между 25 и 50 фунтов на квадратный дюйм в головке, чтобы создать достаточную силу для управления ритмом рычага дефлектора. Если давление подачи упадет ниже минимального — из-за того, что одновременно работает слишком много зон, из-за частичной блокировки линии подачи или из-за колебаний давления в городе — спринклерная головка замедлится или полностью перестанет вращаться.

Головка, которая хорошо вращается рано утром, но застревает позже в течение дня, часто является проблемой давления, а не механической. Периоды пикового спроса домохозяйств заметно снижают доступное давление в линии подачи, иногда на 10–20 фунтов на квадратный дюйм.

Трава и растительность, растущие в голову

На разбрызгивателях, установленных близко к уровню земли, трава и сорняки могут физически прорастать вокруг вращающегося воротника и внутрь него. По мере того, как растительность в течение сезона утолщается, она обволакивает голову и создает достаточное механическое сопротивление, чтобы остановить вращение. Это происходит постепенно, поэтому разбрызгиватель может вращаться медленнее в течение нескольких недель, прежде чем полностью остановиться. Бригады по уходу за газонами часто упускают из виду зону разбрызгивания во время кошения, оставляя кольцо высокой травы прямо вокруг каждой головки.

Коррозия и ржавчина на металлических компонентах

В условиях высокой влажности или когда спринклеры остаются в стоячей воде, железные и стальные детали ржавеют. Ржавчина расширяется по мере ее образования, а это означает, что корродированные компоненты, которые когда-то свободно перемещались друг относительно друга, теперь плотно сцепляются. Подшипник шарнира является наиболее частой жертвой. Даже детали из цинкового сплава не застрахованы — гальваническая коррозия возникает при контакте разнородных металлов в присутствии воды, ускоряя износ в местах соединения.

Как диагностировать, почему ваш ударный разбрызгиватель заедает

Прежде чем разбирать спринклер, выполните быструю диагностическую последовательность. Это экономит время и помогает заказать нужные запасные части перед разборкой.

1. Включите систему и посмотрите, движется ли головка вообще или начинает вращаться, а затем останавливается.
2. Пока течет вода, попробуйте вручную нажать пальцем на рычаг дефлектора. Если он резко отскакивает назад, пружина в порядке. Если он движется вяло или почти не возвращается, пружина подозрительна.
3. Посмотрите на струю сопла. Полная, чистая дуга указывает на хорошее давление и отсутствие засорения. Слабый, распыляющийся или отклоненный поток указывает на частичную закупорку или низкое давление.
4. Попробуйте повернуть головку вручную (при выключенной воде). Если он вращается свободно, вероятными виновниками являются давление или рычаг дефлектора. Если он жесткий или скрипит, возможно наличие мусора, минеральной окалины или заклинившего подшипника.
5. Немедленно проверьте территорию вокруг головы на наличие вторжения растительности.

Запись результатов перед разборкой делает процесс ремонта более быстрым и эффективным.

Пошаговые действия по устранению застрявшего ударного спринклера

Очистка мусора и отложений

Отключите подачу воды. Отвинтите разбрызгивающую головку от стояка — большая часть резьбы откручивается против часовой стрелки. Разберите головку в соответствии с проектом производителя (большинство латунных ударных спринклеров отстегиваются на воротнике). Промойте все компоненты в чистой воде. Используйте небольшую щетку (подойдет старая зубная щетка) для очистки сопла, кольца подшипника и канавок, в которых собирается осадок. Поднесите сопло к источнику света, чтобы убедиться, что оно полностью прозрачное. Соберите и протестируйте.

Для систем, склонных к засорению, установите Y-образный фильтр с сеткой 200 меш. на входе в зону. Это улавливает частицы до того, как они достигнут головок, и значительно снижает частоту очистки.

Удаление минеральных отложений

Замочите разобранные детали в белом уксусе на 30–60 минут. Уксусная кислота растворяет накипь карбоната кальция, не повреждая большинство металлических или пластиковых компонентов. При сильных отложениях используйте коммерческий раствор для удаления накипи, предназначенный для ирригационного оборудования. После замачивания прочистите отверстие насадки зубочисткой или тонкой проволокой. Перед сборкой тщательно промойте — остатки кислоты со временем могут разрушить резиновые уплотнения.

Если жесткость воды постоянно превышает 200 мг/л , рассмотрите возможность установки умягчителя воды всей системы или, как минимум, магнитного кондиционера воды на линии подачи воды для орошения, чтобы уменьшить постоянное образование накипи.

Замена изношенных уплотнений и уплотнительных колец

Возьмите старое уплотнительное кольцо с собой в хозяйственный магазин или к поставщику ирригационных систем, чтобы точно подобрать размер — даже разница в доли миллиметра может привести к утечкам или заеданию. Стоимость комплектов для замены уплотнительных колец для обычных моделей ударных спринклеров от 2 до 8 долларов и включаем все сальники в головку. Перед установкой смажьте новые уплотнительные кольца небольшим количеством смазки на основе силикона (никогда не используйте продукты на нефтяной основе, такие как WD-40, которые разрушают резину). Это продлевает срок их службы и облегчает сборку.

Крепление рычага дефлектора и пружины

Если пружина погнута, слегка растянута или подверглась коррозии, лучшим решением будет ее замена. Пружины недорогие — обычно менее 3 долларов за стандартные замены — и большинство брендов ударных спринклеров продают их как отдельные детали. При установке новой пружины убедитесь, что натяжение установлено правильно в соответствии с вашим рабочим давлением. Слишком тугая пружина не позволяет рычагу отклоняться достаточно далеко; слишком свободно, и рука не возвращается назад с достаточной силой. Большинство производителей указывают настройки натяжения пружины в документации на продукцию.

Также проверьте, чтобы чашка дефлектора на рычаге не треснула и не деформировалась. Поврежденная чашка не может эффективно улавливать поток воды, что снижает силу, передаваемую на рычаг при каждом цикле.

Смазка шарнирного подшипника

После очистки нанесите тонкий слой силиконовой смазки на подшипник шарнира и все вращающиеся поверхности буртиков. Не смазывайте слишком много — избыток смазки притягивает еще больше грязи и усугубляет проблему в течение следующих нескольких недель. Достаточно легкого, равномерного покрытия. Силиконовая смазка водостойка и совместима с пластиком и резиной, что делает ее правильным выбором для ирригационного оборудования. Избегайте использования WD-40 (спрей, вытесняющий воду, а не настоящая смазка) и никогда не используйте продукты на масляной основе, которые могут повредить уплотнения.

Решение проблем низкого давления

Если основной причиной является давление, начните с его измерения с помощью простого манометра, навинченного на нагрудник для шланга — в хозяйственных магазинах они стоят от 10 до 15 долларов. Если давление на подаче достаточное, но значительно падает на спринклере, найдите частично закрытый клапан, перегнутую линию подачи или засоренную сетку фильтра на зональном клапане. Уменьшите количество головок, одновременно работающих в любой зоне. Как правило, не более 3-5 ударных спринклерных головок должен работать в одной зоне, в зависимости от размера сопла и доступного давления подачи.

Краткий обзор проблем с залипанием ударных спринклеров

Когда ремонтировать и заменять ударную спринклерную головку

Ремонт имеет смысл, когда головка относительно новая (до 5 лет для пластика, до 10 для латуни), корпус неповреждён и проблема локализуется в одном-двух компонентах. Замена разумнее, если корпус треснут, несколько деталей вышли из строя одновременно или головка снята с производства и отсутствуют запасные части.

Пластиковые ударные спринклерные головки обычно продаются по цене От 3 до 15 долларов за штуку , а качественные латунные ударные спринклеры варьируются от от 15 до 60 долларов . Если стоимость запасных частей приближается к 50% или более от цены нового агрегата, замена обычно является экономичным выбором, особенно потому, что только что восстановленная головка на старом корродированном корпусе часто дает следующий отказ в течение одного сезона.

Латунные ударные спринклеры стоят более высокой первоначальной стоимости при интенсивном использовании в коммерческих или сельскохозяйственных целях. Они значительно превосходят пластиковые блоки — часто от 15 до 20 лет при базовом обслуживании — и их компоненты более доступны в качестве запасных частей.

Предотвращение залипания ударных спринклеров в будущем

Предотвратить гораздо проще, чем повторяющийся ремонт. Небольшое регулярное техническое обслуживание устраняет большинство причин застревания ударных спринклеров до того, как они возникнут.

• Установите входные фильтры: Сетчатый сетчатый фильтр на входе каждого зонального клапана задерживает мусор до того, как он достигнет спринклерной головки. Очищайте или заменяйте фильтрующий элемент в начале каждого поливного сезона.
• Промойте систему при запуске: Перед каждым сезоном вручную открывайте зональные клапаны и дайте воде течь без прикрепленных разбрызгивателей в течение нескольких минут, чтобы очистить трубы от скопившегося осадка.
• Чистить головы ежегодно: Разбирайте, промывайте и проверяйте все ударные спринклерные головки каждые 12 месяцев или каждые 6 месяцев в регионах с жесткой водой.
• Соблюдайте зазор вокруг голов: Подстригайте траву в радиусе не менее 15 см от каждой разбрызгивающей головки. Немного увеличьте высоту установки, если рост растительности является постоянной проблемой.
• Проверяйте давление в системе сезонно: Давление воды варьируется в зависимости от сезонных изменений спроса. Убедитесь, что рабочее давление в головках зон находится в пределах рекомендованного производителем диапазона.
• Готовьте к зиме правильно: В холодном климате сливайте или продувайте спринклерные системы до первых заморозков. Лед, расширяющийся внутри спринклерной головки, трескает корпус и деформирует уплотнения, гарантируя проблемы следующей весной.
• Ежегодно наносите силиконовую смазку: Легкий слой силиконовой смазки на шарнирном подшипнике и вращающемся воротнике обеспечивает свободное перемещение этих поверхностей и препятствует коррозии.

Ирригационные системы, получающие такой базовый ежегодный уход, обычно работают от 10 до 20 лет без серьезных поломок компонентов. Те, которые игнорируются, обычно требуют ремонта или полной замены в течение 3–5 сезонов.

Ударные спринклеры и другие типы спринклеров: сравнение с прилипанием

По сравнению с роторными спринклерами с зубчатым приводом, в которых для вращения головки используется внутренняя турбина и зубчатая передача, спринклеры ударного действия имеют более простую механику и, как правило, их легче ремонтировать, если они заклинивают. Механизм рычага дефлектора расположен снаружи и хорошо виден, что упрощает осмотр. Головки с зубчатым приводом более уязвимы к песку, поскольку внутренние шестерни имеют более жесткие допуски, и их труднее чистить без специальных инструментов.

Выдвижные распылительные головки вообще не вращаются и поэтому не «застревают» в смысле вращения, но их выдвижной механизм может заклинить, если втягивающая пружина выйдет из строя или если во втулке скапливается песок — другая, но связанная проблема с обслуживанием.

Для покрытия больших территорий, таких как спортивные площадки, поля для гольфа и сельскохозяйственные поля, ударные спринклеры остаются одним из самых долговечных и экономичных вариантов. именно из-за этой механической простоты. Когда они прилипают, ремонт обычно происходит быстро, дешево и не требует никаких специальных инструментов, кроме плоской отвертки и плоскогубцев.

Регулировка дуги и ее связь с прилипанием

Многие ударные спринклеры допускают регулировку дуги, ограничивая размах вращения для покрытия определенного сектора, а не полных 360 градусов. Это делается с помощью трип-ошейника или регулировочного воротника на голове. Когда этот воротник неправильно расположен или частично захвачен, может показаться, что голова «застревает», потому что она продолжает возвращаться в то же положение и поворачивать вспять, вместо того, чтобы завершить намеченную дугу.

Проверьте регулировочные винты и упоры расцепителя, если кажется, что ваш ударный разбрызгиватель колеблется вперед и назад по узкой полосе, когда вы намеревались охватить полный круг или широкую дугу. Минеральные отложения часто блокируют эти небольшие регулировочные компоненты — замачивание в уксусе и осторожные манипуляции небольшой плоской отверткой обычно освобождают их без замены.

Всегда дважды проверяйте настройку дуги после очистки или ремонта ударной спринклерной головки. Во время разборки расцепитель обычно слегка смещается, что приводит к неожиданным разрывам покрытия при следующем запуске системы.

Роль высоты подступенка и угла установки

У спринклерной головки, установленной не вертикально, могут возникнуть проблемы с залипанием, которых никогда не возникнет у идеально ровной головки. При наклоне стояка рычаг дефлектора не качается по четкой горизонтальной дуге — на части своего вращения он перемещается вверх или вниз по склону, меняя динамику натяжения пружины и силу, действующую на головку. Со временем из-за неравномерного распределения силы одна сторона подшипника шарнира изнашивается быстрее, чем другая, что приводит к преждевременному выходу из строя.

Установите ударные спринклеры так, чтобы стояк располагался по отвесу с точностью до 2 градусов. вертикали. При установке используйте небольшой уровень. В районах с тяжелой глинистой почвой, которая меняется в зависимости от сезона, проверяйте и корректируйте углы стояков каждую весну перед началом поливного сезона.

Высота подступенка также имеет значение. Головки ударных разбрызгивателей, установленные слишком низко относительно окружающей растительности, часто запутываются в траве. Стандартная рекомендация при опрыскивании газонов — располагать головку так, чтобы верхняя часть корпуса спринклера располагалась На высоте от 10 до 15 см над поверхностью окружающего газона. — достаточно высоко, чтобы убрать обычную высоту травы в течение вегетационного периода.
