Почему мой ударный разбрызгиватель перестает вращаться? Причины и исправления

Короткий ответ: почему ваш ударный спринклер перестает вращаться

Ударный спринклер перестает вращаться в первую очередь из-за недостаточное давление воды, засоренная форсунка, поврежденная или изношенная пружина рычага дефлектора, мусор, застрявший в приводном механизме, или заклинивший подшипник шарнира. . В большинстве случаев исправить это просто и не требует специальных инструментов. Понимание того, какой именно компонент вышел из строя, сэкономит вам время, деньги и избавит от разочарований, связанных с высыханием газона, пока вы устраняете неполадки вслепую.

Спринклеры ударного действия — иногда называемые импульсными спринклерами — работают по удивительно простому механическому принципу. Вода под давлением выходит из сопла, ударяется о утяжеленный рычаг дефлектора, отталкивает его в сторону, а пружина возвращает его обратно. Этот повторяющийся удар постепенно вращает спринклерную головку вокруг своей дуги. Когда какой-либо из этих шагов выходит из строя, все вращение останавливается. В разделах ниже подробно описываются все известные виды сбоев, а также конкретные действия по диагностике и устранению каждого из них.

Как на самом деле работает ударный спринклер

Прежде чем диагностировать проблемы, полезно понять механизм действия. Типичный ударный спринклер состоит из следующих ключевых компонентов:

• Сопло: Контролирует скорость потока и форму распыления. Обычно латунь или пластик, диаметром от 3/32 до 5/32 дюйма.
• Рычаг дефлектора (рычаг молотка): Шарнирный рычаг с небольшой дефлекторной лопастью, перехватывающей струю воды. Рукоятка подпружинена, поэтому возвращается после каждого удара.
• Весна: Сохраняет энергию, когда рычаг дефлектора отталкивается в сторону, и отпускает ее, чтобы вернуть рычаг обратно в поток, создавая «удар», вызывающий вращение.
• Поворотный подшипник (втулка): Центральный вращающийся сустав, на котором поворачивается голова. Обычно изготавливается из латуни или полимера.
• Отключатели (дугогасители): Регулируемые выступы, которые ограничивают и определяют дугу вращения — обычно от 25° до 360°.
• Подставка и основание: Резьбовое входное отверстие подключается к водопроводу, а стояк поднимает голову над газоном.

Каждый цикл вращения включает в себя попадание струи воды в дефлекторную лопасть, толкание рычага наружу против пружины, а затем сила пружины возвращает рычаг с достаточным импульсом, чтобы подтолкнуть головку на долю градуса. Более сотни циклов в минуту обеспечивают плавное вращение. Если пружина слишком слабая, рычаг слишком жесткий или давление воды слишком низкое, рычаг либо не может вернуться достаточно быстро, либо вообще не может передать импульс, необходимый для перемещения головы.

Низкое давление воды: самая распространенная причина

Единственная наиболее частая причина, по которой перестает вращаться ударный спринклер: недостаточное давление воды . Большинство ударных спринклеров рассчитаны на работу в 30 и 50 фунтов на квадратный дюйм (фунтов на квадратный дюйм) . Когда давление падает ниже примерно 25 фунтов на квадратный дюйм, струя воды не имеет достаточной силы, чтобы оттолкнуть рычаг дефлектора в сторону с достаточной энергией. Рука может слабо трепетать или вообще не двигаться, а голова замирает в одном положении.

Признаки того, что проблема в давлении

• Разбрызгиватель распыляет воду, но головка почти не двигается или вращается очень медленно.
• Несколько спринклеров в одной зоне одновременно работают плохо.
• Производительность заметно улучшается, когда одновременно работает меньшее количество спринклерных головок.
• Соседи или другие бытовые приборы одновременно используют воду.

Как проверить и устранить проблемы с давлением

Прикрепите простой манометр, который можно приобрести менее чем за 15 долларов в любом хозяйственном магазине, к нагруднику для шланга рядом с зоной разбрызгивания. Запустите зону и считайте динамическое (текущее) давление. Если оно ниже 30 фунтов на квадратный дюйм, у вас проблема с давлением. Общие причины и решения включают в себя:

• Слишком много голов в зоне: Уменьшите количество активных головок или разделите зону на две отдельные зоны.
• Частично закрытый подающий клапан: Найдите главный кран для орошения и убедитесь, что он полностью открыт. Клапан, открытый только на 75%, может снизить давление на 10–15 фунтов на квадратный дюйм.
• Линия подачи уменьшенного размера: Линия диаметром ½ дюйма, питающая более трех или четырех ударных спринклеров, обычно лишает их давления. Переход на трубу диаметром ¾ дюйма может обеспечить восстановление давления 8–12 фунтов на квадратный дюйм в обычных жилых помещениях.
• Падение давления в коммунальной сети: Некоторые предприятия водоснабжения снижают давление в магистральной линии в часы пиковой нагрузки. Запланировав полив на раннее утро (до 6 утра), часто можно избежать этого.
• Неисправность регулятора давления: Если в вашем доме есть редукционный клапан (PRV), и он вышел из строя, возможно, у вас очень низкое или хаотично колеблющееся давление. Сантехник может заменить PRV за 150–350 долларов в зависимости от местоположения.

Засоренная форсунка или мусор на пути подачи воды

Частично или полностью засоренное сопло ограничивает струю воды, приводящую в движение рычаг дефлектора. Даже небольшого уменьшения скорости струи может быть достаточно, чтобы предотвратить вращение. Форсунки ударных спринклеров обычно имеют отверстия диаметром от 0,09 до 0,18 дюйма — достаточно маленькие, чтобы одна песчинка, кусок окалины или фрагмент корневого материала могли вызвать засорение.

Обнаружение засоренной форсунки

Включите воду и наблюдайте за формой струи. Надежный ударный разбрызгиватель производит чистый, плотный поток. Засоренная форсунка дает слабую, рассеянную струю, неправильную форму веера или вообще не дает струи — даже при достаточном давлении в линии. Вы также можете заметить, что рычаг дефлектора дергается, не завершив полного поворота.

Очистка сопла шаг за шагом

1. Отключите подачу воды в разбрызгиватель.
2. Отвинтите форсунку от головки разбрызгивателя. Большинство форсунок ударных разбрызгивателей имеют резьбу и снимаются на четверть оборота против часовой стрелки, или их можно удерживать небольшим стопорным штифтом.
3. Поднесите сопло к свету, чтобы проверить наличие видимых препятствий.
4. При наличии минерального налета замочите насадку в белом уксусе на 15–30 минут (обычно в районах с жесткой водой выше 200 мг/л).
5. Используйте тонкую проволоку, зубочистку или инструмент для очистки насадки, входящий в состав многих комплектов разбрызгивателей, чтобы аккуратно очистить отверстие. Никогда не используйте сверло — оно увеличит отверстие и навсегда изменит скорость потока.
6. Промойте сопло, пропустив через него воду в обратном направлении.
7. Переустановите и протестируйте.

Если засорение является повторяющейся проблемой, установите Y-образный сетчатый фильтр на линии подачи перед вашими спринклерами. Сетчатый фильтр с размером ячеек 150 ячеек стоит 10–25 долларов и удаляет большую часть мусора еще до того, как он достигнет сопла.

Изношена, слабая или сломанная пружина рычага дефлектора

Пружина на рычаге дефлектора является сердцем ударного механизма. Со временем, особенно в разбрызгивателях, подвергающихся воздействию УФ-излучения, экстремальных температур или минеральной воды, эта пружина теряет напряжение, подвергается коррозии или полностью ломается. Пружина, потерявшая даже 20–30 % своего первоначального напряжения, может больше не возвращать рычаг с достаточной силой для поворота головы. , даже если давление воды и состояние форсунок в порядке.

Диагностика неисправной пружины

Выключив воду, вручную отведите рычаг дефлектора в сторону и отпустите его. Хорошая пружина должна отводить руку назад твердо и слышно. Если рычаг медленно отходит назад, возвращается только частично или вы видите видимую коррозию или разрыв катушки, проблема в пружине. Во многих спринклерах ударного действия пружина представляет собой небольшую торсионную катушку, прикрепленную к оси поворота рычага дефлектора.

Замена пружины

Сменные пружины для распространенных брендов, таких как Rain Bird, Nelson и Orbit, доступны для 2–8 долларов и обычно поставляются в мультиупаковках. Чтобы заменить:

1. Снимите рычаг дефлектора, нажав на удерживающий зажим или выдвинув шарнирный штифт, в зависимости от вашей модели.
2. Обратите внимание на ориентацию старой пружины, прежде чем снимать ее — сделайте фотографию, если это поможет.
3. Прикрепите новую пружину к рычагу и точке крепления корпуса в той же конфигурации.
4. Снова прикрепите рычаг и вручную проверьте мгновенное действие, прежде чем включать воду.

Если вы не можете найти точную запасную пружину, обычно более экономично заменить всю спринклерную головку. Качественная латунная ударная спринклерная головка стоит 8–20 долларов и прослужит дольше нескольких замен пружин, если корпус уже находится в эксплуатации несколько лет.

Заклиненный или корродированный шарнирный подшипник

Поворотный подшипник — центральная втулка, вокруг которой вращается вся головка — может заклинить из-за накопления минеральных отложений, коррозии или физического повреждения. При заклинивании подшипника даже идеально работающий ударный механизм не может вращать головку из-за слишком большого трения в центральном шарнире.

Как проверить подшипник

Выключив воду, попробуйте повернуть разбрызгиватель вручную. Правильно функционирующая голова должна вращаться свободно с минимальным сопротивлением — вы должны иметь возможность вращать ее двумя пальцами, практически не прилагая усилий. Если головка жесткая, требует приложения усилий или вообще не поворачивается, подшипник неисправен.

Освобождение жесткого подшипника

• Легкая коррозия или окалина: Нанесите на шарнирное соединение проникающую смазку, например WD-40, или специальную смазку для разбрызгивателей. Подвигайте головой вперед и назад вручную в течение 2–3 минут. При необходимости повторите, затем промойте водой перед возобновлением орошения.
• Сильный накипь (районы с жесткой водой): Разберите головку, замочите компоненты шарнира в растворе белого уксуса 50/50 на 1–2 часа, почистите небольшой щеткой, промойте и соберите заново.
• Физический урон: Если подшипник треснут, имеет бороздки или деформирован, единственным надежным решением будет замена. В большинстве спринклеров ударного действия шарнирный узел является неотъемлемой частью корпуса, а это означает, что требуется замена всей головки.

Избегайте использования густой смазки на подшипниках ударных разбрызгивателей — она притягивает грязь и со временем усугубляет проблему. Для длительного обслуживания шарниров предпочтительнее наносить смазку на основе силикона тонким слоем.

Несоосность или повреждение распорной втулки

В ударных спринклерах используется одна или две регулируемые муфты (также называемые ограничителями дуги или реверсивными муфтами) для определения дуги вращения. Эти манжеты располагаются на корпусе разбрызгивателя и фиксируются небольшим выступом на вращающейся головке. Когда голова достигает воротника, язычок переворачивает рычаг дефлектора в противоположную сторону, меняя направление вращения. Если ошейник соскользнул, сломался или был сдвинут с места, голова может остановиться в этой точке и никогда не повернуть назад, создавая впечатление, что вращение полностью прекратилось.

Проверка и регулировка трип-ошейников

Включите воду и наблюдайте за тем, как голова вращается. Если он останавливается в определенной точке и рычаг дефлектора застревает в одном положении, проверьте расцепитель в этом месте. Хомут должен прочно сидеть в своей канавке и иметь правильный угол, чтобы обеспечить плавное зацепление реверсивного язычка.

• Сдвиньте ошейник в новое положение на теле и проверьте, правильно ли теперь поворачивается голова.
• Если язычок воротника треснут или сломан, замените воротник. Многие производители продают комплекты сменных ошейников по цене 3–7 долларов.
• Для вращения на полный круг (360°) реверсивное кольцо следует снять полностью или расположить так, чтобы оно не вступало в зацепление во время нормальной работы.

Мусор застрял в механизме рычага дефлектора

Спринклеры ударного действия, установленные на надземных стояках, особенно уязвимы к попаданию мусора между рычагом дефлектора и корпусом спринклера. Скошенная трава, мелкие камешки, тела насекомых, семенные коробочки и другие органические материалы могут заблокировать рычаг в открытом или закрытом положении. Это особенно распространено в районах, где стрижка газонов или разнос ветром регулярно приводят к попаданию мусора на разбрызгиватель.

Уборка мусора

Выключите воду и внимательно осмотрите точку поворота рычага дефлектора. Используйте тонкий инструмент (подойдет зубочистка или выпрямленная скрепка) для осмотра шарнира и удаления любого материала, препятствующего свободному движению. После удаления видимого мусора кратковременно пропустите воду через разбрызгиватель, чтобы смыть оставшиеся частицы. Прежде чем оставить спринклер в эксплуатации, еще раз проверьте момент срабатывания рычага.

Если попадание мусора является постоянной проблемой, рассмотрите возможность установки ударного спринклера на утяжеленное основание с защитным кожухом или переключиться на выдвижной ударный разбрызгиватель, который удерживает головку под землей, когда она не используется.

Чрезмерное давление воды, вызывающее блокировку головки

Хотя низкое давление является наиболее распространенной проблемой, связанной с давлением, чрезмерно высокое давление также может помешать правильному вращению ударного спринклера. Когда давление превышает примерно 60–70 фунтов на квадратный дюйм струя воды ударяет по рычагу дефлектора со слишком большой силой — рычаг отодвигается настолько далеко назад, что выходит за пределы пути возврата, или гидравлическая сила по существу удерживает рычаг в отклоненном положении, не позволяя четкого обратного хода. Это проявляется в том, что голова беспорядочно колеблется или просто остается неподвижной, несмотря на сильный поток воды.

Диагностика избыточного давления

Используйте манометр на линии подачи, питающей зону. Если динамическое давление превышает 55 фунтов на квадратный дюйм в точке подключения спринклера, вероятной причиной является избыточное давление. Другие признаки включают запотевание или запотевание сопла (мелкие капли вместо сплошного потока), шум гидроудара в трубах при активации зоны или частые отказы диафрагмы в близлежащих электромагнитных клапанах.

Решения для высокого давления

• Установите регулятор давления на линии подачи перед зоной орошения. Регуляторы для конкретных зон, которые снижают давление до заданного уровня (обычно 30 или 45 фунтов на квадратный дюйм), доступны по цене 15–40 долларов США.
• Используйте частично закрытый шаровой клапан на подаче зоны, чтобы уменьшить расход и тем самым снизить динамическое давление. Это грубая настройка, но в крайнем случае может сработать.
• Переключитесь на сопло большего размера на ударном разбрызгивателе, чтобы обеспечить больший поток при том же давлении, что снижает скорость струи и силу удара рукоятки.

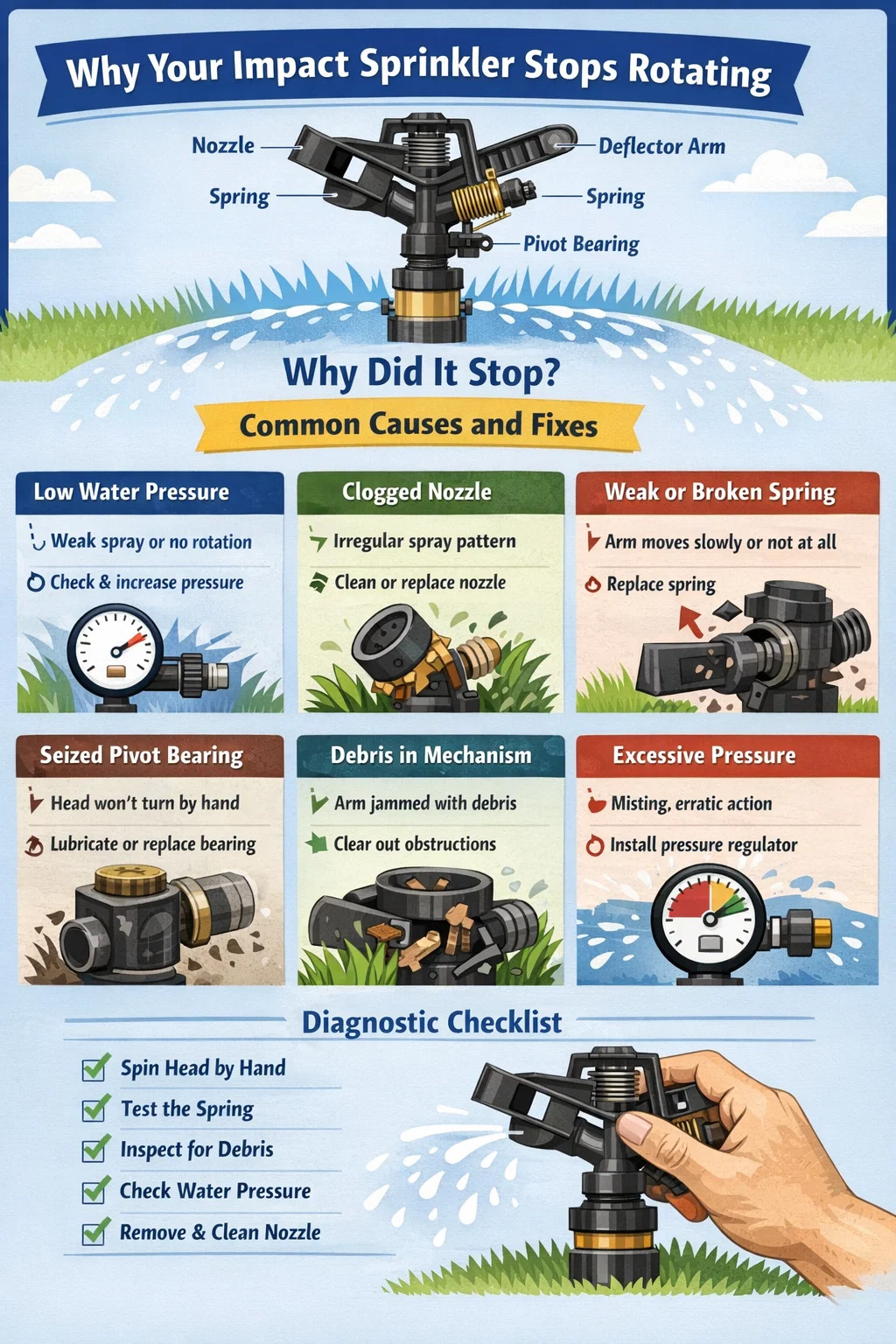

Краткое сравнение распространенных видов отказов

В таблице ниже приведены наиболее распространенные причины, по которым перестает вращаться ударный спринклер, способы выявления каждой проблемы и типичная стоимость ее устранения:

Пошаговый процесс диагностики любого ударного спринклера

Вместо того чтобы гадать, проработайте эту логическую последовательность каждый раз, когда ваш ударный разбрызгиватель перестает вращаться. Каждый шаг устраняет категорию причин, прежде чем перейти к следующему.

1. Проверьте вращение руки: Выключив воду, покрутите голову вручную. Если он жесткий, прежде всего обратитесь к подшипнику шарнира.
2. Проверьте пружину рычага дефлектора: Отведите руку в сторону и отпустите. Если он не защелкивается обратно, пружину необходимо заменить.
3. Осмотрите на наличие видимого мусора: Осмотрите шарнир рычага, сопло и зону переключателя на наличие посторонних материалов.
4. Включите воду и наблюдайте: Обратите внимание, есть ли распыление вообще, качество струи и какая часть цикла вращения выходит из строя.
5. Измерьте давление: Используйте манометр на стороне подачи. Убедитесь, что зона работает при давлении от 30 до 55 фунтов на квадратный дюйм.
6. Снимите и осмотрите форсунку: Очистите или замените по мере необходимости в зависимости от того, что вы обнаружите.
7. Проверьте дорожные ошейники: Убедитесь, что они правильно расположены и целы, если головка останавливается в определенной точке.
8. Замените головку, если ничего не помогает: Если очистка, регулировка и смазка не решили проблему, самым экономичным решением будет новая головка.

Профилактическое обслуживание для обеспечения надежного вращения ударных спринклеров

Большинство проблем с спринклерами можно предотвратить с помощью базового сезонного обслуживания. Правильно обслуживаемая спринклерная головка может прослужить долго. 10–20 лет в жилых помещениях — существенная разница по сравнению с агрегатами, которым не уделяется внимания и которые выходят из строя в течение 3–5 лет.

Контрольный список весеннего запуска

• Промойте линии подачи перед подключением спринклеров, чтобы очистить от мусора, который мог скопиться во время зимнего отключения.
• Осмотрите каждую спринклерную головку на наличие трещин, особенно вокруг форсунки и в области шарнира, где циклы замораживания-оттаивания вызывают наибольший ущерб.
• Проверьте пружину рычага дефлектора на каждой головке. Замените те, которые потеряли напряжение.
• Убедитесь, что шарнирный подшипник вращается свободно, и нанесите легкий слой силиконовой смазки, если головка кажется жесткой.
• Проверьте состояние форсунки и очистите ее от накипи и мусора.
• Убедитесь, что положения дугогасительного кольца не сместились во время хранения или замораживания.

Сезонное обслуживание

• Раз в месяц проводите визуальную проверку каждой зоны. Пройдите по территории, пока система работает, и обратите внимание на головки, которые не вращаются или распыляют жидкость в неожиданном направлении.
• После кошения или любых работ рядом со стояками разбрызгивателей убедитесь, что в механизм рычага не попал мусор из-за вибрации оборудования или ветра.
• Если вы находитесь в регионе с жесткой водой (содержание карбоната кальция выше 150 мг/л), рассмотрите возможность кратковременной промывки сопла уксусом в середине сезона, чтобы предотвратить образование накипи.

Осенняя подготовка к зиме

• Слейте или продуйте все трубопроводы перед первым сильным замерзанием, чтобы предотвратить расширение воды внутри сопла и корпуса шарнира и растрескивание головки.
• Если головки находятся на надземных стояках, которые невозможно полностью осушить, снимите их и храните в помещении на зиму.
• Обратите внимание на все головки, у которых возникли проблемы в течение сезона, чтобы вы могли устранить их до весны, а не бороться, когда снова начнется сезон полива.

Когда заменять, а не ремонтировать

Бывают ситуации, когда продолжение ремонта нецелесообразно. Рассмотрите возможность замены всей головки ударного разбрызгивателя, если:

• Головке более 10–12 лет, и за один сезон она требовала неоднократного ремонта.
• Кузов имеет трещины или значительную коррозию, которая влияет на структурную целостность.
• Запасных частей (пружины, насадки, хомуты) для вашей конкретной модели больше нет в наличии.
• Подшипник шарнира постоянно имеет насечки или канавки, поэтому сменный подшипник отдельно не продается.
• Общая стоимость запчастей для ремонта приближается или превышает стоимость новой головки.

Новая латунная ударная спринклерная головка от известного бренда, такого как Rain Bird, Nelson или Orbit, обычно стоит 10–25 долларов США . Учитывая, что один сервисный вызов от ирригационного подрядчика может стоить 75–150 долларов в час, ремонт или замена головок ударных спринклеров самостоятельно почти всегда представляет собой большую выгоду, особенно если вы правильно диагностировали проблему, выполнив действия, описанные выше.
